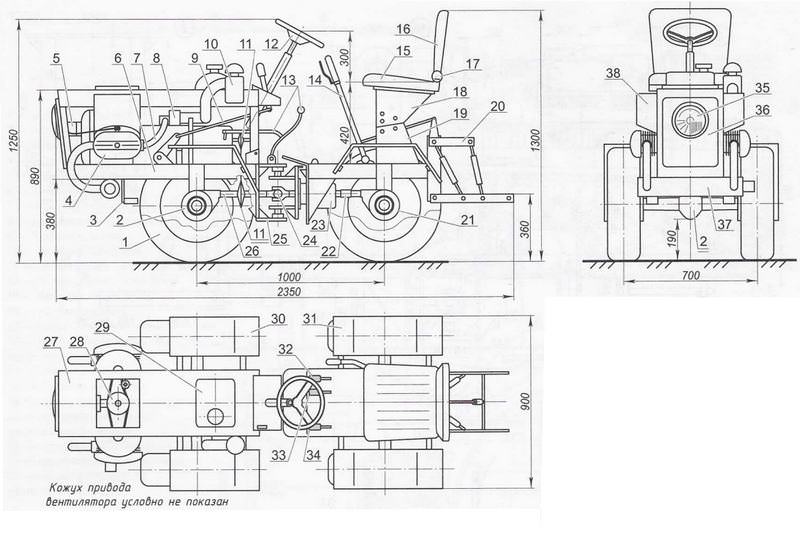

Рама минитрактора чертежи

Будьте внимательны, полурамы должны сдвигаться не лишь в горизонтальной плоскости, но и в вертикальной. Это дозволит колесам минитрактора не зависать на ухабах. На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это добавит доп угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.

К передней полураме необходимо приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам базы не уходить очень далековато друг от друга. Установка мотора и трансмиссии: Движок можно позаимствовать от хоть какого легкового кара Москвич, Оки. Устанавливается мотор на подрамник и крепится болтами. Также необходимо дополнительно будет установить воздушное остывание. Так как движок от легкового авто не управится с перегрузкой, которая предназначена на минитрактор.

Непременно при монтаже мотора необходимо рассчитать передаточное число. На первичный вал коробки передач для передачи вращающего момента от силовой установки используем муфту от байка Урал. Коробку передач берем от Москвича. Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем вращающий момент на переднюю ось. Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.

К пластинке передней полурамы крепим болтами колонку управляющего управления. Изменяем положение червяной передачи, чтоб избежать конфликта полурам, вставляя ее напротив. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера. Гидравлику можно взять с трактора МТЗ либо «Владимирец». Рядом с силовой установкой устанавливаем емкость для масла и гидронасос. Гидровыход располагаем сзаду в месте для навески. Силовой цилиндр берем со старенького трактора. Финишный шаг работы: Устанавливаем сцепление и тормоза.

Их заимствуем с легкового авто либо байка. Крепим топливный бак, безупречным вариантом будет емкость в 8 — 10 л. Что касается водительского сидения, то оно обязано быть подрессоренным. Оборудуем минитрактор фонарями и габаритными огнями. Самодельные мини трактора с ломающейся рамой — это чрезвычайно комфортная в использовании техника. Потому ежели вы умеете обращаться с инструментами и отлично разбираетесь в чертежах, то сделать таковой агрегат своими руками будет для вас под силу.

В особенности данная техника нужна в деревне, посреди хозяев огромных приусадебных участков. Стоимость минитракторов в заводском выполнении довольно высока. Даже новинки техники китайского производства иногда не всем по кармашку. Потому все больше домашних мастеров стараются сделать минитрактор без помощи других, используя подручные материалы.

Выбор мотора для самодельного трактора Ежели вы отважились собирать минитрактор своими руками, то в первую очередь необходимо подобрать к нему силовой агрегат. В качестве крайнего нередко употребляют движок ЗИД. Это четырехтактный агрегат с объемом 0,52 л. Движок различается простотой обслуживания, потому его нередко устанавливают на различную самодельную технику, к тому же, его просто приобрести в вебе. Еще одним вариантом для самоделки является движок УД Хотя данный тип моторов издавна снят с производства, в вебе имеется огромное количество предложений по продаже данного агрегата.

Его можно приобрести приблизительно за 5 — 8 рублей. Часто при изготовлении самодельных тракторов профессионалы употребляют моторы от каров. К примеру, можно встретить минитракторы с движком от Оки. По сущности, это вазовский мотор ВАЗ , лишь в облегченном варианте, так как имеет в 2 раза наименьший вес. Отличительная изюминка мотора от Оки — это малый расход бензина и высочайший КПД. Наиболее дорогостоящий вариант — это движок из «Жигулей».

Трактор с движком ВАЗ — это довольно мощнейший агрегат, который способен совладать фактически с хоть какими сельскохозяйственными работами. Обладателям мотоблоков сделать минитрактор для домашнего хозяйства проще всего, так как данный агрегат уже владеет всеми необходимыми узлами управления.

Остается только сделать пригодную раму, и трактор готов. Из чего же сделать раму Сборка минитрактора постоянно начинается с производства рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама обязана быть довольно крепкой и в то же время не чрезвычайно тяжеленной. Традиционно ее изготавливают из железного уголка, профильной трубы либо из швеллера.

Соединяются детали способом сварки. Рама может быть цельной либо состоять из 2-ух частей. Цельную раму сделать проще всего. Довольно сварить прямоугольник из швеллера либо уголка. Размеры рамы рассчитываются исходя из габаритов мотора, коробки передач и остальных узлов. Также посреди хозяев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это вэдовые минитрактора с ломающейся рамой.

Узел перелома рамы почаще всего делают из карданного вала кара, к примеру, от ГАЗ Основное преимущество самодельного трактора с ломающейся рамой — это маленькой радиус разворота агрегата. Благодаря высочайшей маневренности минитрактор переломка с фуррором употребляется на маленьких участках, где разворот минитрактора с цельной рамой будет затруднен. Ниже показаны чертежи рамы, соединенной шарниром. Из что сделать ходовую Чтоб собрать минитрактор, требуется приготовить его ходовую часть.

В нее входят колеса, передний и задний мосты, элементы коробки. При выборе колес для минитрактора следует учесть цели использования крайнего. Ежели агрегат сооружается для перевоза и перетягивания грузов, то будет довольно поперечника дисков в 16 дюймов.

При использовании трактора в полевых критериях лучше применять наиболее мощные колеса, имеющие диски с поперечником от 18 до 24 дюймов. Ежели ведущим мостом в вашем тракторе будет лишь задний, то передняя опора делается довольно просто. Нужно приготовить 2 поворотных кулака от кара ВАЗ Классика. Из профильной трубы квадрат 40х40 мм отрезается нужной длины кусочек. От длины данной балки будет зависеть ширина колеи.

Дальше, к данной нам трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Управляющую сошку отсоединять не необходимо — она понадобится при установке механизма управляющего управления. К уголкам привариваются крепления, в которые инсталлируются шаровые опоры. Передняя опора минитрактора также имеет по центру качающий механизм. В данном случае он вкупе с крестовиной снят из кара УАЗ.

Чтоб сделать самодельный передний мост, а также задний его аналог для вэдового агрегата, будет нужно взять 2 схожих узла ходовой части, к примеру, от кара ВАЗ либо Москвич, и укоротить их. Как укоротить мост от кара ВАЗ, можно выяснить из этого видео. Мосты должны иметь однообразные редукторы, с схожим передаточным числом. В неприятном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Так как мосты уже имеют интегрированный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не будет нужно. Плюсы установки гидравлики Гидравлика на минитрактор устанавливается для того, чтоб обеспечить работу неким его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои достоинства. Машинка становится легкоуправляемой. Руль можно крутить, фактически не прилагая усилий, одной рукою.

Гидравлика дает возможность использовать различное подвесное оборудование. Применение гидравлики дозволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит одномоментно. Сделать гидравлику на минитракторе можно, ежели заблаговременно приобрести готовую систему в магазине либо применять детали от старенькой сельхозтехники.

При установке гидравлики на минитрактор следует учесть, что некая часть мощности мотора уйдет на сервис данного узла. Потому для тракторов с маломощными движками установка гидравлики не принесет никакой полезности. Для чего же нужен ВОМ Вал отбора мощности ВОМ предназначен для приведения в движение разных сельхозяйственных устройств, подсоединяемых к минитрактору, к примеру, разных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.

ВОМ может быть как зависимым, так и независящим. В первом случае вал приводится в движение от коробки, передающей вращательное движение на колеса. Как лишь колеса останавливаются, ВОМ прекращает вращаться. Независящий ВОМ получает вращение от коленчатого вала мотора. Потому, чем выше обороты мотора, тем скорее вращается вал. Не считая всего, есть трактора с ВОМ синхронного типа.

Скорость вращения синхронного вала впрямую зависит от передаточного числа передачи передвигающегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием. Изготовка трехточечной навески Навеска употребляется для подсоединения к трактору доп оборудования, к примеру, плуга.

Навеска обязана быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние либо поднятия его в позицию транспортировки. Навеска на минитрактор делается из разных деталей, снятых из старенькой сельхозтехники.

Сделать описание того, как сделать трехточечную навеску в домашних критериях, довольно трудно. Потому правильнее будет пользоваться последующим видео, в котором указаны размеры всех деталей приспособления. Выбор и установка тормозов и сцепления Тормоза нужно устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от кара УАЗ. Колодки тормозного механизма необходимо установить на диски колес, а управление вывести на педаль либо рычаг, установленные снутри кабины.

Чтоб установить сцепление на самодельный минитрактор, также можно пользоваться готовым вариантом от какого-нибудь кара. К примеру, можно применять ременное сцепление от Москвича либо УАЗа. Блок сцепления крепится к коробке передач, также взятой от какого-нибудь кара. Как устанавливается сцепление, можно поглядеть в этом видео. Установка управляющего управления Без помощи других изготавливать механизм управляющего управления довольно трудно, и в принципе нет смысла, так как все детали можно взять из хоть какого легкового кара.

Дальше приведена схема, на которой показано, как устроено обычное управляющее управление, устанавливаемое на большинстве самоходной техники. При установке управляющего механизма управляющий вал с шестерней соединяется с управляющими сошками, которые имеются на поворотных кулаках, установленных на передней опоре изготовка балки рассматривалось выше.

Как сделать кабину для минитрактора Ежели в летний период работать на минитракторе можно и без кабины, то с пришествием осенне-зимнего периода внедрение агрегата становится достаточно некомфортным либо вообщем неосуществимым. Потому умельцы стараются собирать трактора с кабинами, чтоб применять данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заблаговременно приготовленному чертежу. За базу расчетов можно взять кабину от трактора МТЗ. На последующем фото показан чертеж, исходя из которого, можно сделать кабину без помощи других.

Кабина делается последующим образом. Первым делом, необходимо собрать основа из древесных брусков согласно размерам чертежа. Дальше, по размерам древесных деталей каркаса режут железную профильную трубу. Все детали соединяют способом сварки. Сваренную конструкцию ставят крышей на землю и приваривают снутри кабины держатели для стекол.

Крыша делается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины. Пол и боковые части кабины делаются из листовой стали шириной 2 мм. Основа дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на основа можно установить газовые лифты. Опосля установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем. Кабина устанавливается на раму, на заблаговременно приготовленное для нее место.

В целом, чтоб лучше осознать, как делается минитрактор своими руками, можно поглядеть это видео, типичное пособие для начинающих. Аспекты производства гусеничного трактора Самодельные гусеничные минитрактора — это техника, главной индивидуальностью которой является высочайшая маневренность и не плохая проходимость. Также трактор на гусеницах делает малое давление на почву, чего же нельзя огласить о его колесном аналоге.

Чтоб сделать минитрактор на гусеничном ходу, пригодятся последующие элементы конструкции. Делается из профильной трубы либо швеллера. Для гусеничного минитрактора лучше употреблять дизельный движок. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно употреблять готовый мост от старенького кара, который следует укоротить.

Коробка передач. Безупречным вариантом будет коробка от ГАЗ Подойдет блок сцепления от ГАЗ Делаются из покрышек от колес крупногабаритной техники, к примеру, от трактора. Для производства гусениц необходимо взять 2 покрышки от трактора и срезать на их боковые части. Для таковых целей подойдет мотор из «Москвича» либо из «Нивы» либо другого транспортного средства.

Его установка делается на особом подрамнике, к которому он накрепко прикрепляется болтовыми стяжками. Не наименее популярный на сейчас самодельный трактор с движком «Лифан», который имеет китайское создание и хорошо показал себя в полевых испытаниях. Все работы, которые планируется создавать с помощью такового агрегата, довольно трудоемки и продолжительны. И чтоб мотор с легковых моделей кара более органично «адаптировался» к непростому рабочему темпу, стоит вначале предугадать его термозащиту.

В неприятном случае, движок может испытывать перегрев, в итоге чего же получим не лишь больший износ деталей, но и поломки, которые не необходимы ни в посевную, ни в уборочную пору. По другому продуктивного процесса не получится. Коробка Сейчас перебегаем к коробки и коробке передач. Чтоб сделать и этот процесс, понадобится мотоциклетная муфта от хоть какой марки либо модели.

Она нужна, чтоб вращающий момент был передан на коробку передач, точнее — ее первичный вал. При желании, коробка передач так же может быть взятой с хоть какого старенького авто, к примеру, из «Запорожца» либо из «Жигули», ежели нет способности приобрести новейшую. Чрезвычайно принципиально, чтоб ведущими колесами были и задние, и передние, то есть трактор был с полным приводом. Это достигается тем, коробка передач соединяется с цепным редуктором через ступицу, подавая обороты на передний мост.

Шарнирным соединением траверс достигается передача вращающего момента на заднюю ось трактора. Классическая конструкция самодельной техники традиционно с ременным сцеплением, но может быть с зубчатой, зубчато-червячной и т. Управляющий механизм В его конструкции основное правило одно — лучше взять систему управления со старенькой тракторной либо авто техники, чем попробовать воссоздать все с нуля.

Гидроцилиндры, которым принадлежит ведущая роль в маневренности сельхозагрегата, можно заимствовать с техники МТЗ либо «Владимирец». Подходящий уровень давления в их создается насосом, который не считая того, запускает циркуляцию масла. Потому его тоже необходимо отыскать до начала сборки. Более лучший вариант, когда колесами главенствующего вала управляет редуктор.

Руль и сиденье можно взять от обыкновенной легковой машинки. Их закрепление обязано делается в согласовании с эргономичными предпочтениями того, кто будет на за ними работать, чтоб избежать неудобств и зажатости. Кабина оператора В качестве кузова можно взять листовую сталь, которой просто обшивается и рабочее место тракториста, и сам капот.

Наиболее непростой вариант предугадывает внедрение сплава, железных уголков, промышленных окон, стеления, дверей, зеркального оснащения и еще множества остальных, не постоянно имеющихся у каждого в распоряжении частей. Мы же советуем наименее затратный метод — железную обшивку утеплить изнутри, поставив передние стекла со старенькой техники, тем самым упростив для себя задачку в несколько раз.

Ежели же не планируете эксплуатировать трактор в прохладное время года, с кабиной можно не спешить, а просто натянуть брезент. Шаг сборки целостного механизма На заключительном шаге нужно составить единое целое из приготовленных частей. Непременно техника оснащается баком для горючего, тормозами, сцеплением, а так же габаритными огнями и фонарями для передвижения в ночное время суток.

В заключении охото добавить, что выстроить схожую конструкцию в домашних критериях не чрезвычайно трудно, как кажется на 1-ый взор. Основное, запастись нужным набором инструментов и заготовить расходные материалы и готовые детали, такие как движок, сцепление, управляющая колонка, гидроцилиндры, масляный насос, топливный бак, колеса, которые не непременно получать в новеньком и неиспользованном виде.

Отлично, ежели есть сварочное оборудование, электроинструменты, без которых данный процесс не двинется с места. Надеемся, что с нашей аннотацией вопросцев относительно того, как собрать единую технику из отдельных агрегатов, не возникнет, тем самым обеспечив доброкачественной техникой практически из ничего каждого дачника либо фермера. Минитрактор из мотоблока своими руками — гордость для реального мужчины 2 Чрезвычайно полезны в хозяйстве.

Но часто бывает, что старенькые модели люди не употребляют. Участью таковой техники чрезвычайно нередко становится бесцельное пребывание в гараже и постепенное ржавение. Неувязка в том, что почти все не знают, что из мотоблоков даже старенького эталона можно сконструировать подходящую технику, к примеру, минитрактор.

Данная машинка будет очень полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший диапазон работ, к примеру. Потому даже старенькые мотоблоки можно очень удачно применять для сотворения минитракторов, которые для вас наиболее чем понадобятся. Сделать это можно и из новейшего мотоблока, ежели считаете, что малогабаритный трактор для вас нужнее. В сельском хозяйстве техника играет чрезвычайно важную роль. Она и метод передвижения, и превосходный ассистент, и тягач, и силач.

Потому нет ничего лучше, чем личный дом с хозяйством, на котором есть полный автопарк всей нужной техники. В особенности обширно применимы тракторы к примеру,. Они не непременно должны быть большими и сильными, ведь даже небольшой и малогабаритный трактор способен оказать существенную помощь, стать неплохим транспортом и методом перевозки грузов.

Словом, внедрения для схожей техники может найтись сколько комфортно, ведь при работе на земле можно придумать фактически любые «задания». Но маленькие тракторы почаще всего используются конкретно в качестве транспорта, а также передвижных площадок, на которые можно установить различную сельскохозяйственную технику.

Ежели оснастить минитрактор ковшом, то получится аналог экскаватора см. Не считая того, с минитрактором вы можете даже с удобством выпасать скот, ведь заместо пешего передвижения вы будете ехать верхом на своём железном жеребце. Реально ли сделать минитрактор самому? Ежели вы не представляете для себя, как из мотоблока сделать минитрактор своими руками, то мы готовы вас обрадовать: всё легче, чем кажется.

Чтоб вдохновиться, сможете поглядеть на то, как сделать минитрактор из мотоблока своими руками видео. Также, предлагаем поглядеть видео про самодельные минитратора —. Переломка и переделка техники — не самый тяжелый процесс. Не считая того, Для вас не непременно делать без помощи других полностью всё.

Есть особые наборы, которые дозволят для вас без заморочек перевоплотить один вид техники в иной за маленькой просвет времени. В таковой набор входят последующие детали: со особым местом для установки для мотора Педали Рычаги для отключения блокировки полуосей Крылья Передняя опора и задняя навеска Данный набор совершенно подойдёт для тех, кто задаётся вопросцем, как переработать мотоблок в минитрактор быстро.

Но есть много людей, которые подступают к данной идеи с подлинным энтузиазмом, а поэтому желают провести все работы без помощи других, не используя готовые наборы деталей. Конкретно для их поведаем, как самому сделать минитрактор из мотоблока. Аннотация Вы сможете просто сделать минитрактор из мотоблоков самых различных производителей. Так, ежели у вас техника Агро, то создавать трактор следует по последующей аннотации. Для производства для вас понадобятся: Железные листы и профили Управляющее колесо из кара хоть какой модели Одна либо две пары колёс можно поменять как все, так и бросить одну «родную».

Вообщем, данная «формула» подступает для мотоблоков всех производителей, ведь детали для производства не много чем различаются. Индивидуальности конструкций Изготавливая минитрактор своими руками, вы сможете ощутить себя реальным конструктором. Перед тем, как самому сделать минитрактор из мотоблока, для вас необходимо определиться с предназначением данной техники, ведь в зависимости от него разрабатывается конструкция машинки.

К примеру, ежели трактор будет нужно для вас для сельскохозяйственных работ, а не, скажем, для передвижения, то наилучший выбор конструкции корпуса — сплошная рама. Но ежели машинка нужна для вас не лишь для работы, но и для передвижения по труднодоступным местам, то лучше выбрать ломаную раму. Она обеспечит куда наиболее высшую манёвренность, сделает вероятным прохождение даже вправду тяжелых участков дороги.
